Normalización de una imagen, con Pixinsght

    Una vez obtenida una serie de fotografías astronómicas, el primer paso es calibrar las tomas con sus Darks, Flat y Bias, oportunos que previamente, habremos obtenido aparte de la tomas de luz y posteriormente hacer las integración de las tomas calibradas con un programa que haga esta función, en mi caso, Maxim DL con la opción 2 estrellas manual y el método Sigma Cliping.

    El segundo paso, que es el que se explica en este pequeño tutorial, es normalizar el color de las tomas, sobre todo si estan hechas con una cámara DSRL con el filtro IR modificado, el cual añade una dominante roja a las fotos, eliminar el gradiente lumínico, que se produce, con el viñeteo, el cual con un buen Flat, se puede sacar, pero a veces este no es suficiente ó no se tiene una toma de Master Flat y por ultimo hacer una reducción de ruido, sobre todo si las tomas integradas son pocas y la relación señal ruido, no es muy buena.

    Nota : Este tutorial, simplemente es una guía, donde expongo como yo lo hago, pues para normalizar una toma, hay varios métodos y cada uno tiene el suyo, todo ello esta basado en el programa, PIXINSIGHT

    Me basare en una imagen mía de M 45, de 9 tomas de 15 minutos con una canon 350D  sin filtro de IR a ISO 400, el tubo era un WO Zenistar de 80/555 las condiciones de captura, eran buenas aunque el cielo, tenia una moderada contaminación Lumínica.

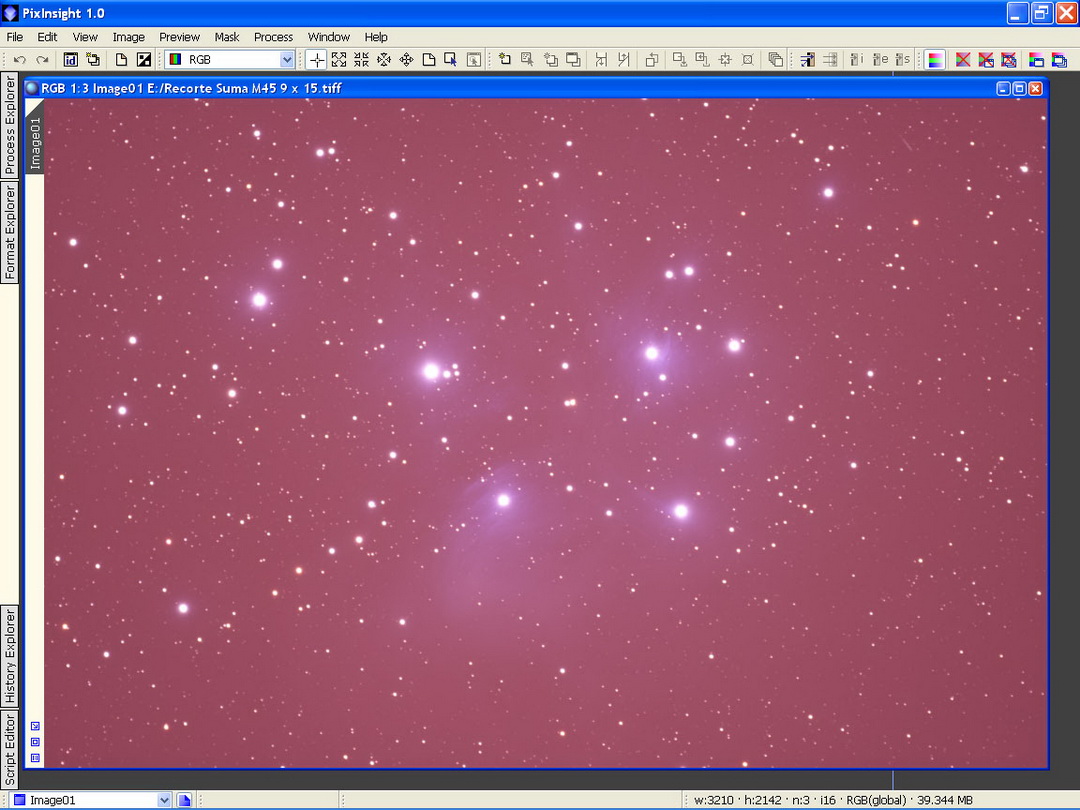

    Partimos de esta imagen, con el Pixinsight abierto.

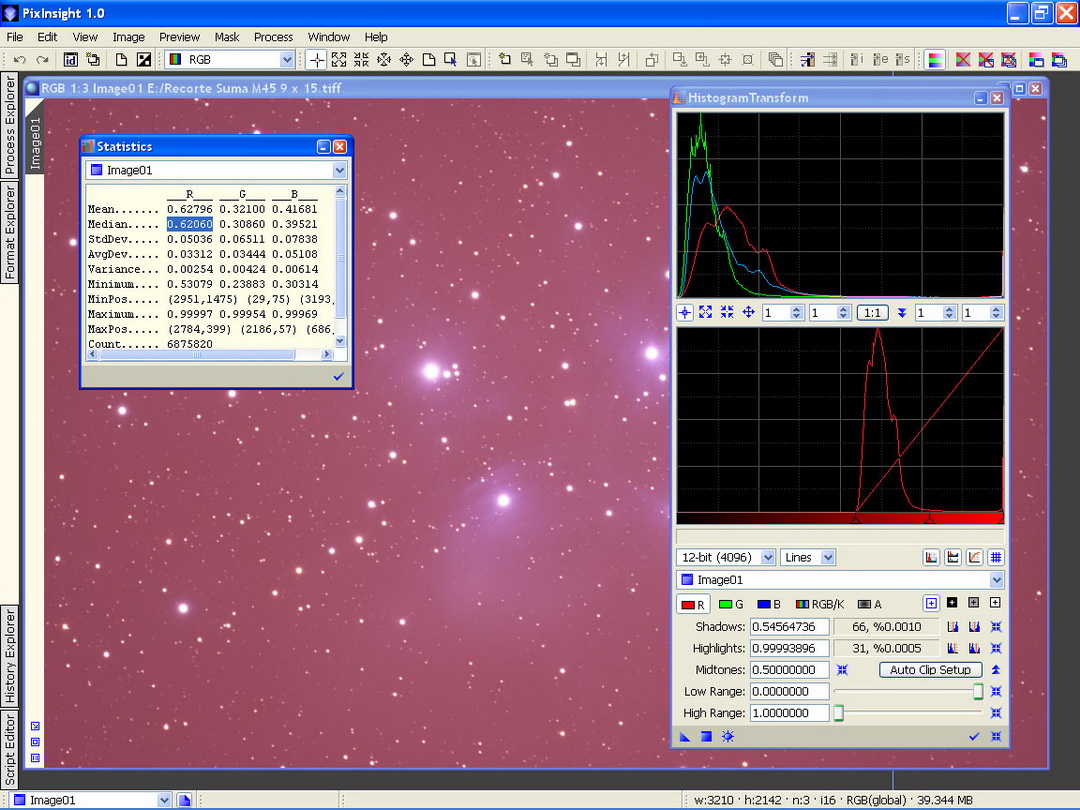

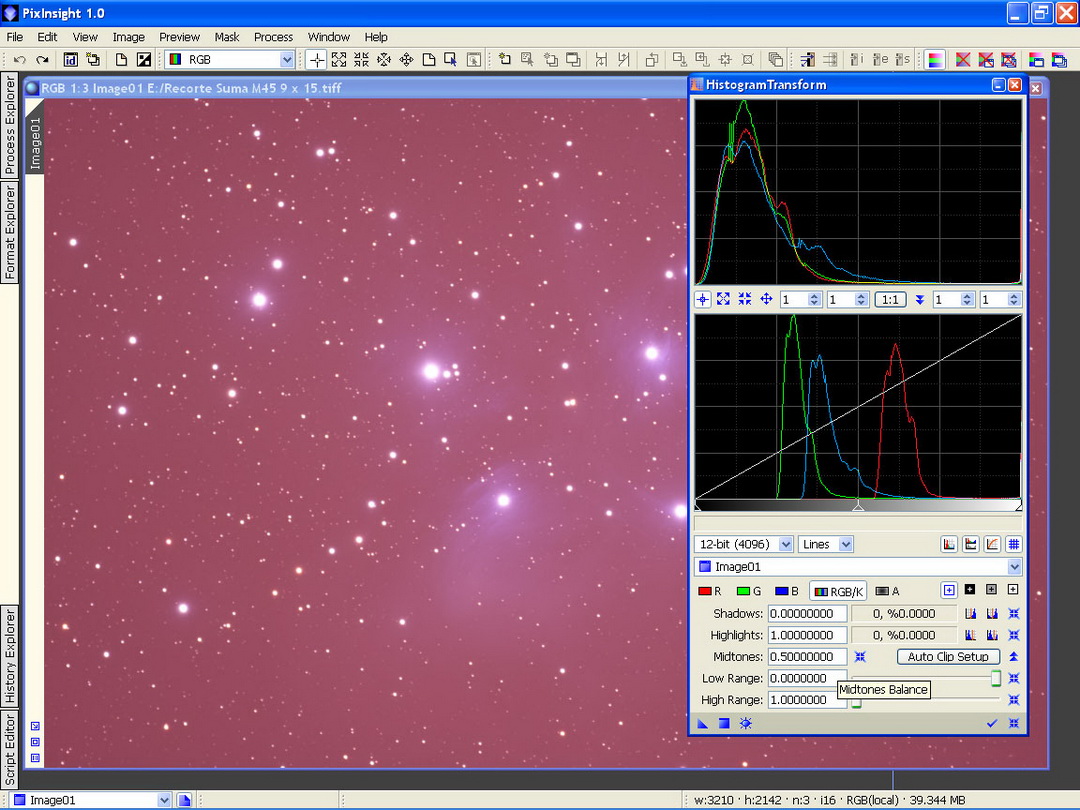

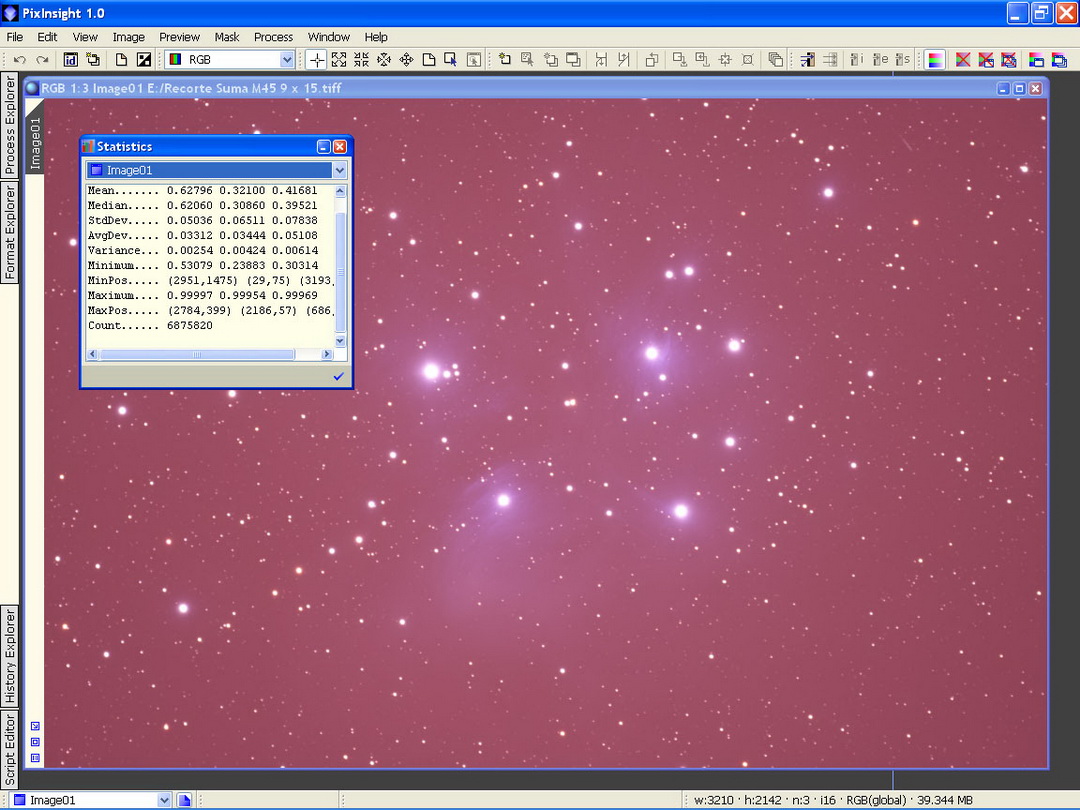

    Pasamos ajustar las mediana de los canales de color, abriendo la ventana de Statistics y poniendo la imagen sobre la que estamos trabajando.

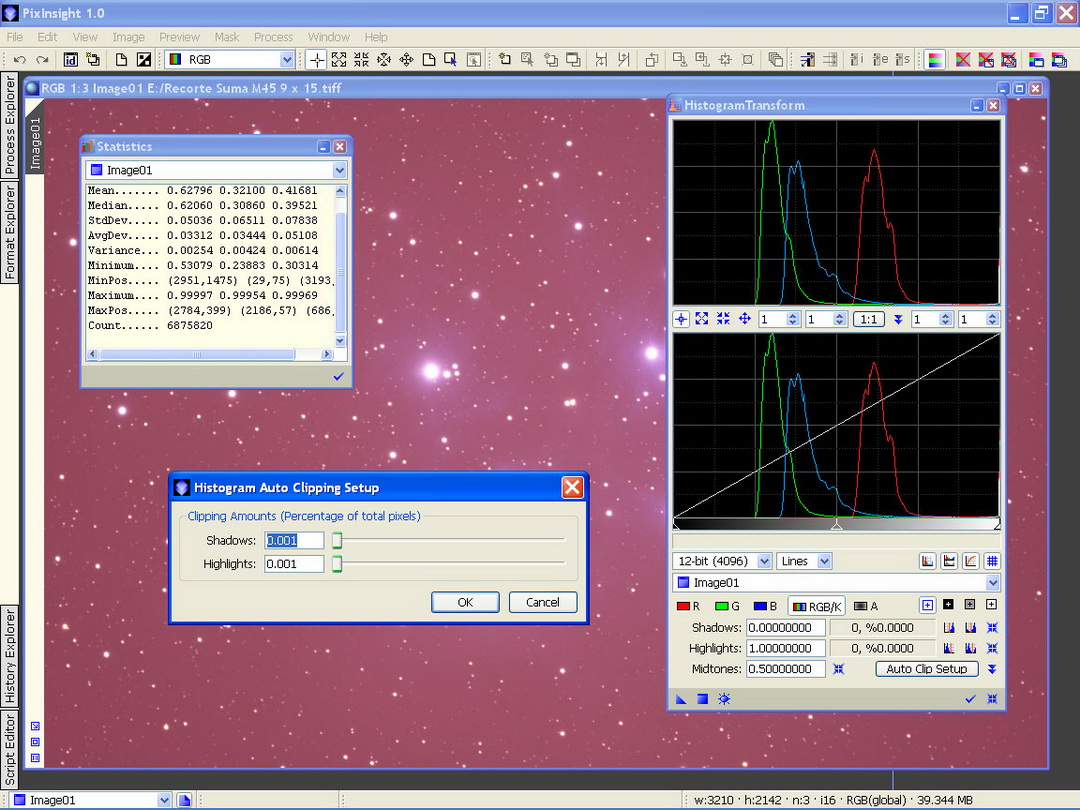

    Recortamos las luces y las sombras, tal como se ve en la foto, esto se puede hacer de forma automatica, con el boton auto Clipping, o moviendo los diales, para un resultado, personalizado, eso va a gustos.

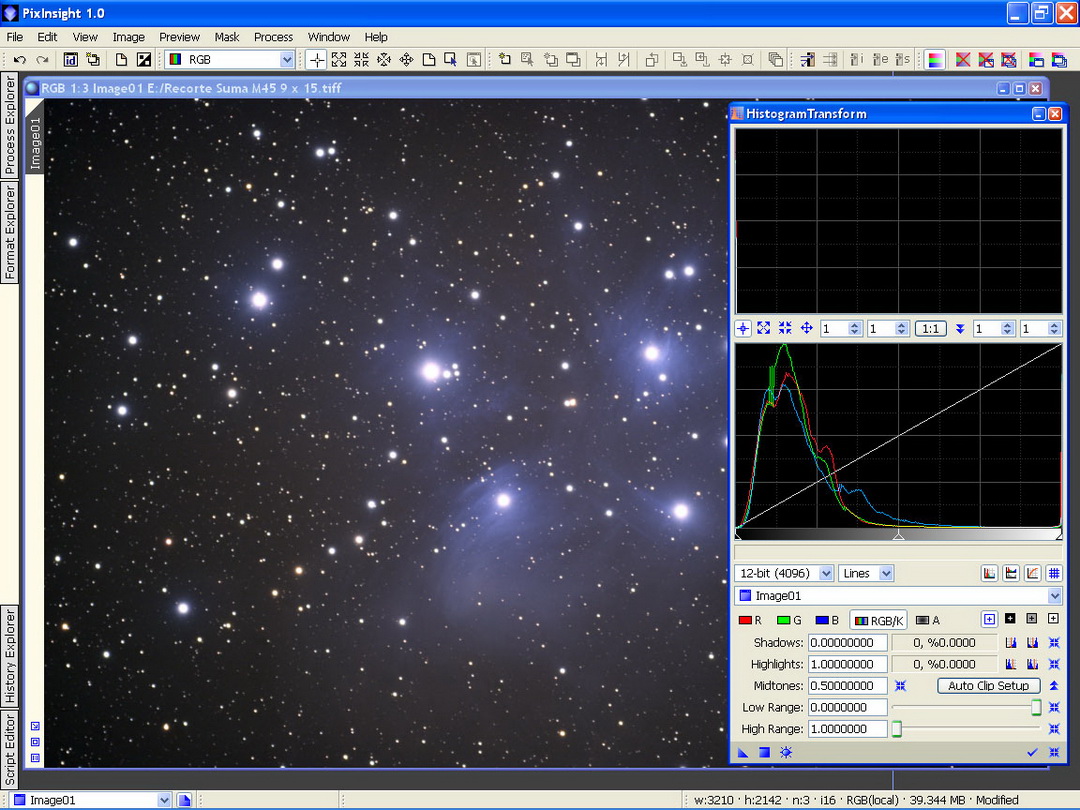

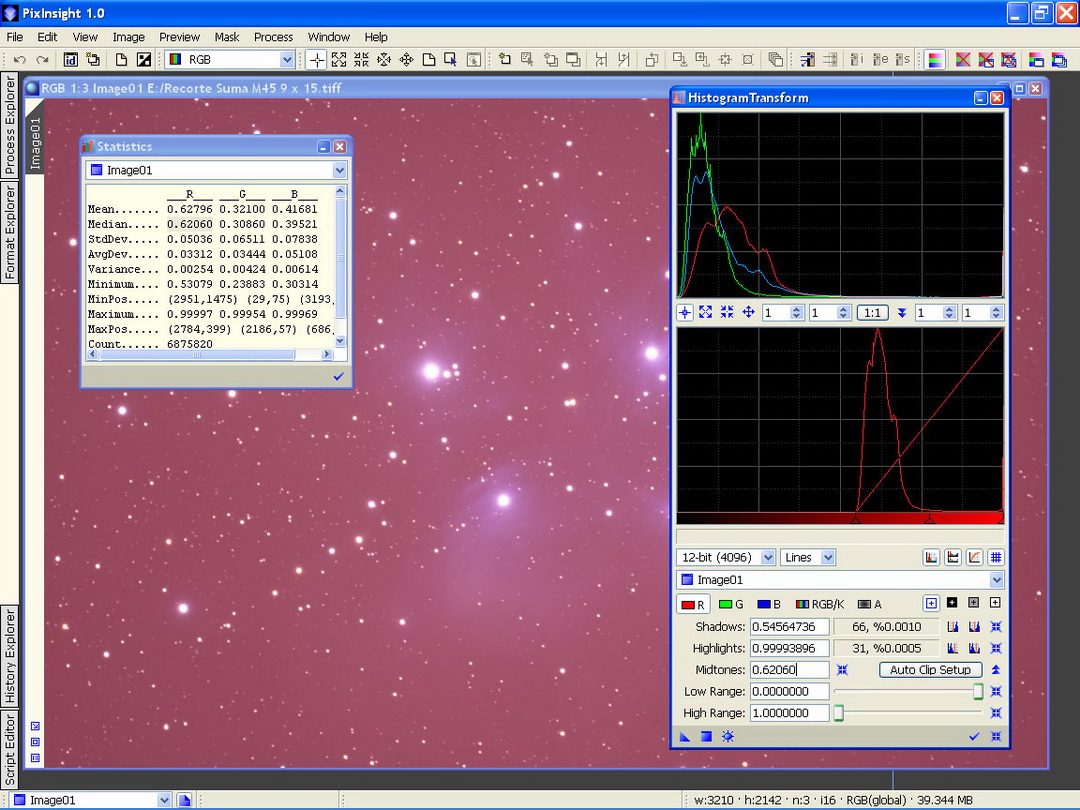

    Copiamos  y pegamos, el valor de las medianas que nos salen en la estadistica en los 3 canales de color en la casilla Midtones, en la ventana de histograma, tal como se ve en la foto.

    Después de haber hecho esto en los 3 canales si apretamos donde pone RGB/K, veremos que las curvas del histograma, más ó menos esta una sobre la otra, se puede terminar de afinar a mano moviendo un poco los diales, del histograma de abajo.

    Si aplicamos estos valores, con la flecha, pequeña, de la zona inferior izquierda arrastrándola y dejándola caer sobre la tomas, obtendremos esto.

    Vemos que en la toma, el color, ya esta equilibrado, pero, se ve claramente que hay viñeteo, el exterior esta mas oscuro que el interior de la foto, por lo que el siguiente paso, será, arreglar este defecto.

    Para ello emplearemos una de las herramientas más potentes de este programa, llamada DBE, o Flat sintético, que lo que hace es con unos valores, de unos punto repartidos por la toma, calcular esta desviación del reparto de la luz.

    Para ello abrimos la ventana DBE ( DynamicBackgroundEstraction ).

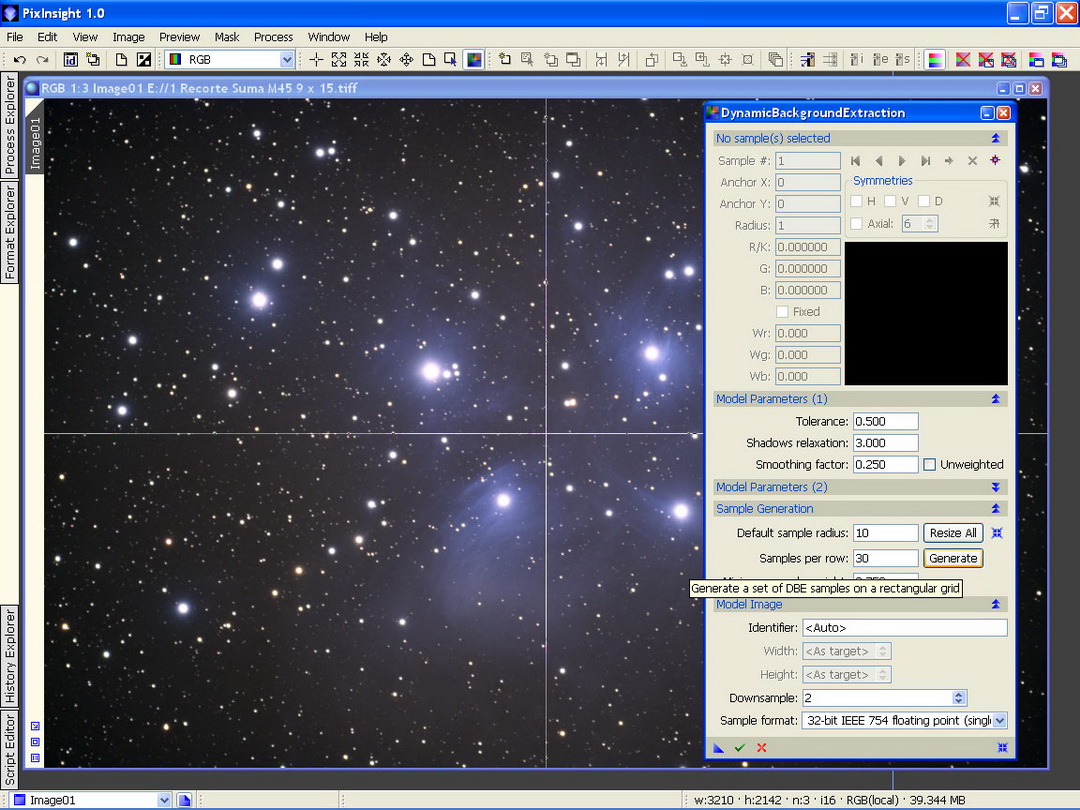

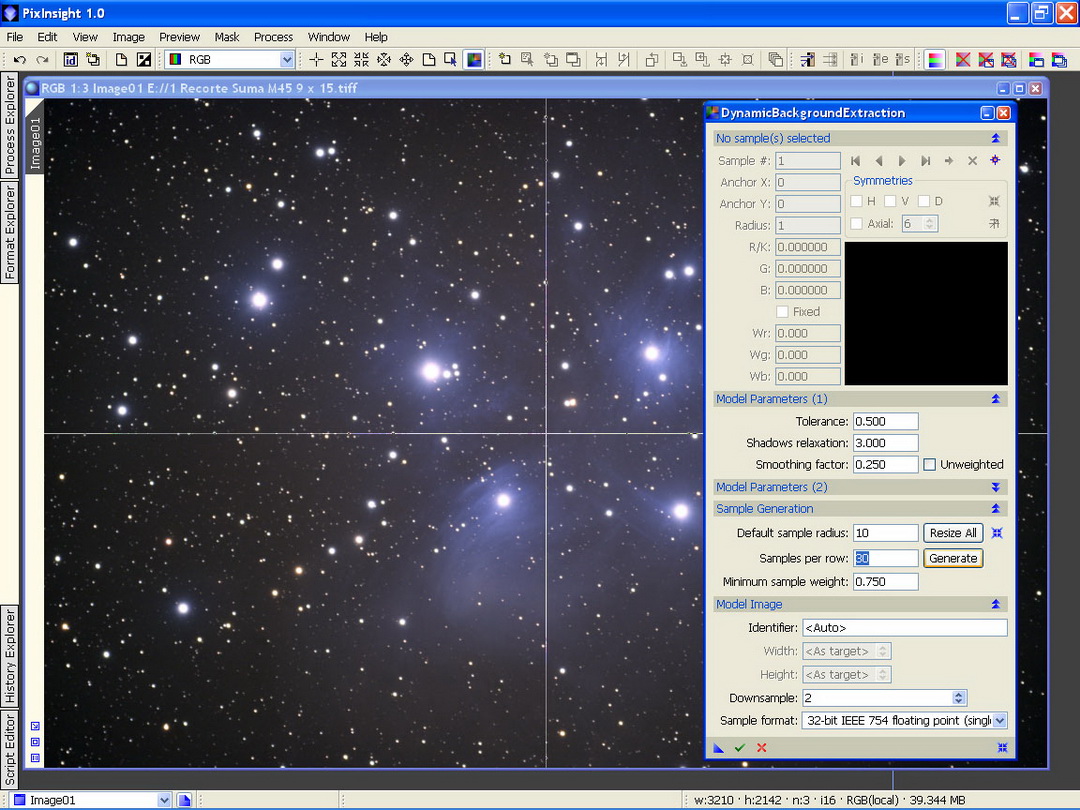

    Pulsamos sobre la toma y en el submenú, donde pone Sample Generation, en Sample per row,, número de muestras, le pondremos entre 30 y 50, a más muestra más tiempo tardara el proceso de generación del Flat, pues requiere más trabajo de nuestro ordenador, el cual puede esta, según potencia de este, hasta 10 minutos en esta labor.

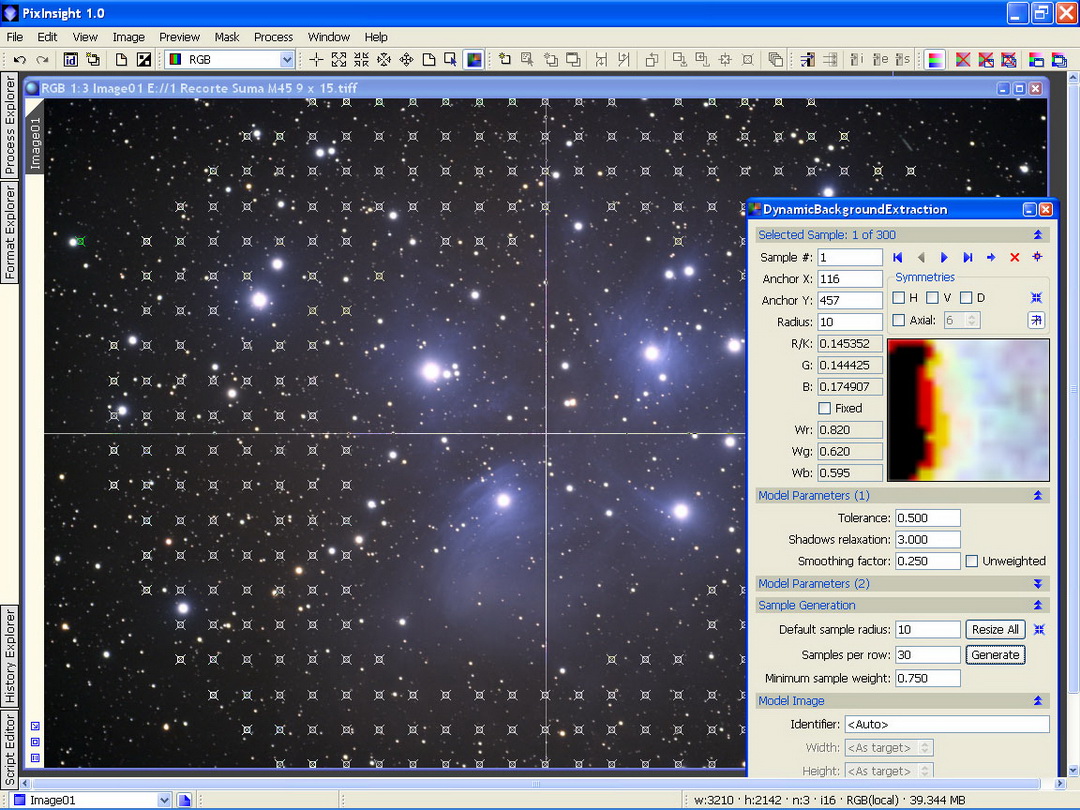

    Le damos a Generate y obtendremos la malla.

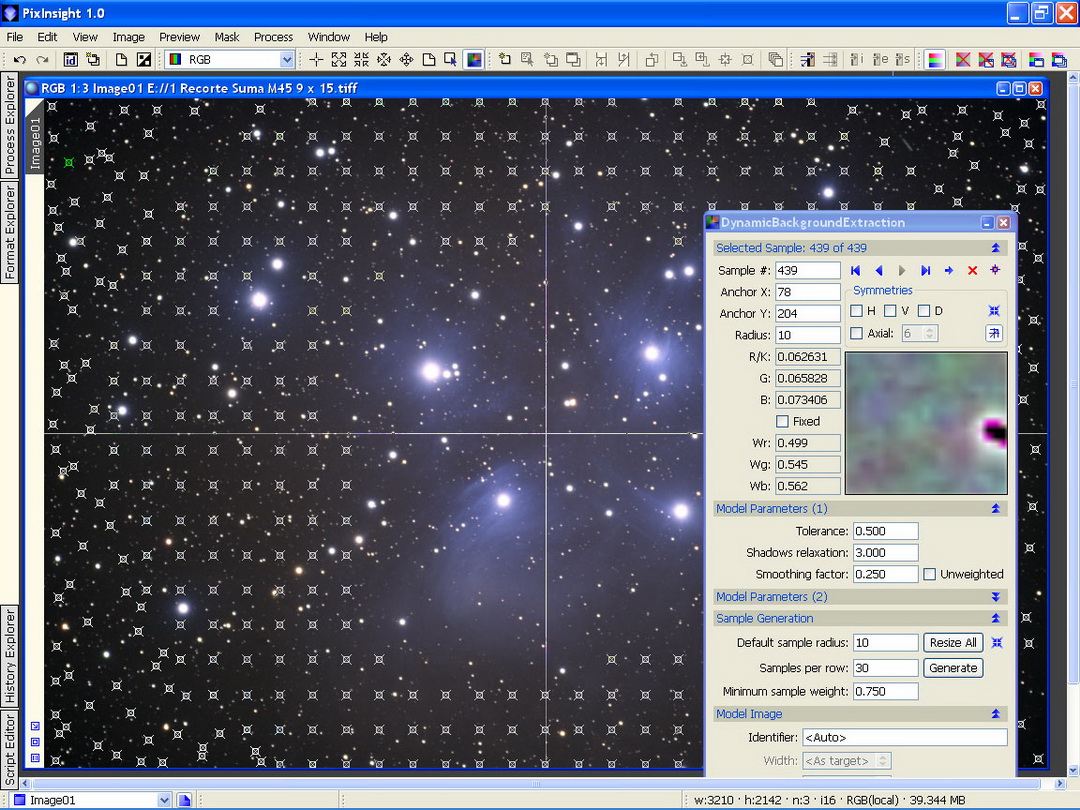

    Si vemos que por ejemplo no hay muestras en las esquinas, las pondremos a mano, ojo siempre que se puede hay que evitar poner una muestra en una zona que contenga un objeto luminoso, como una estrellas, o nebulosa, aunque el programa la puede descarta, es mejor, no confundirlo, con un objeto real de una zona de gradiante de viñeteo.

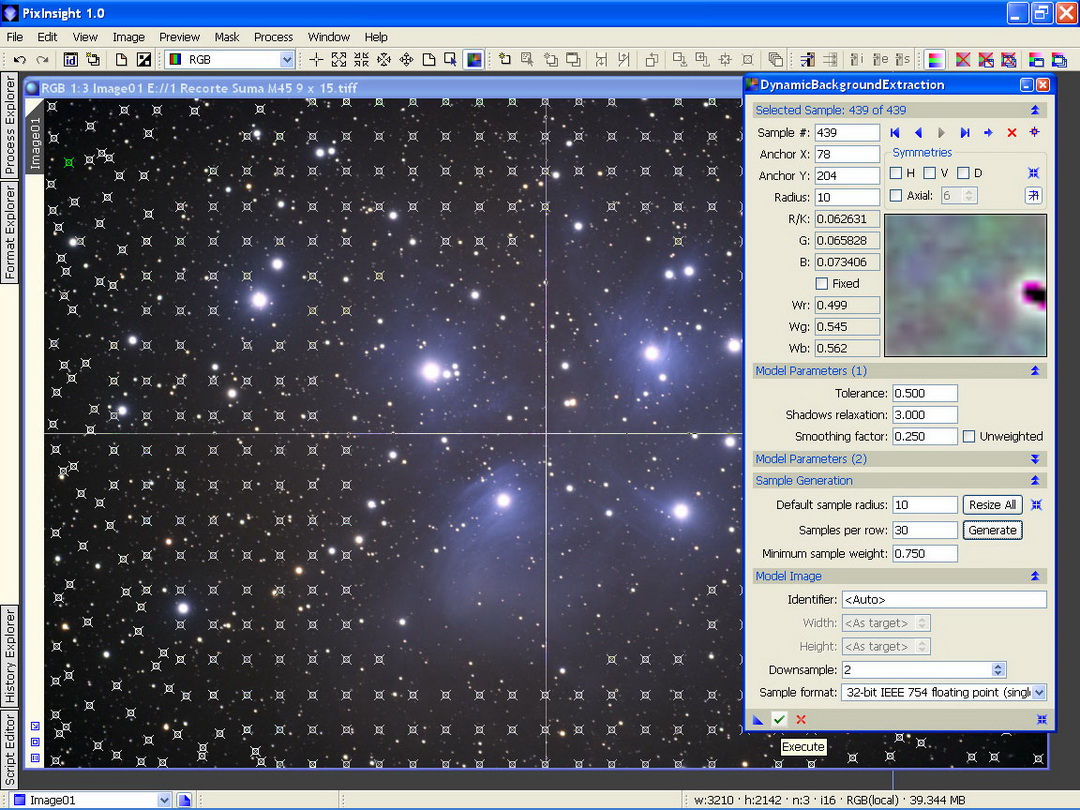

    Le damos a Execute:

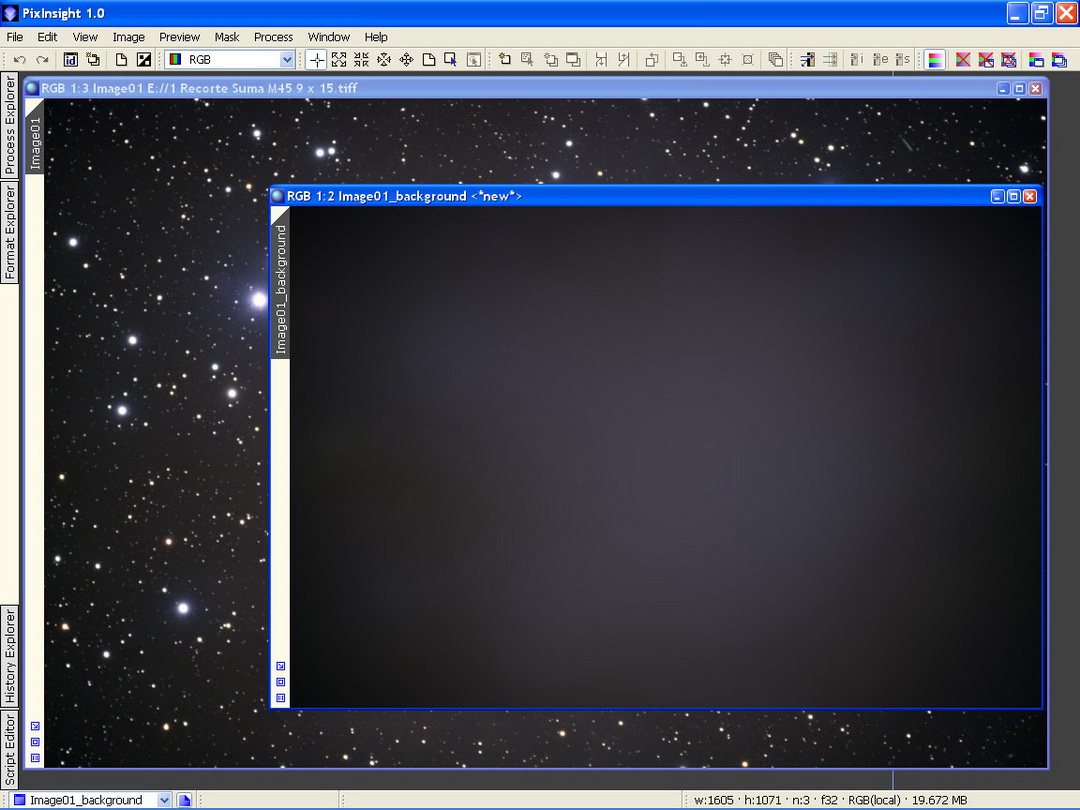

    Y obtenemos la mascara del viñeteo:

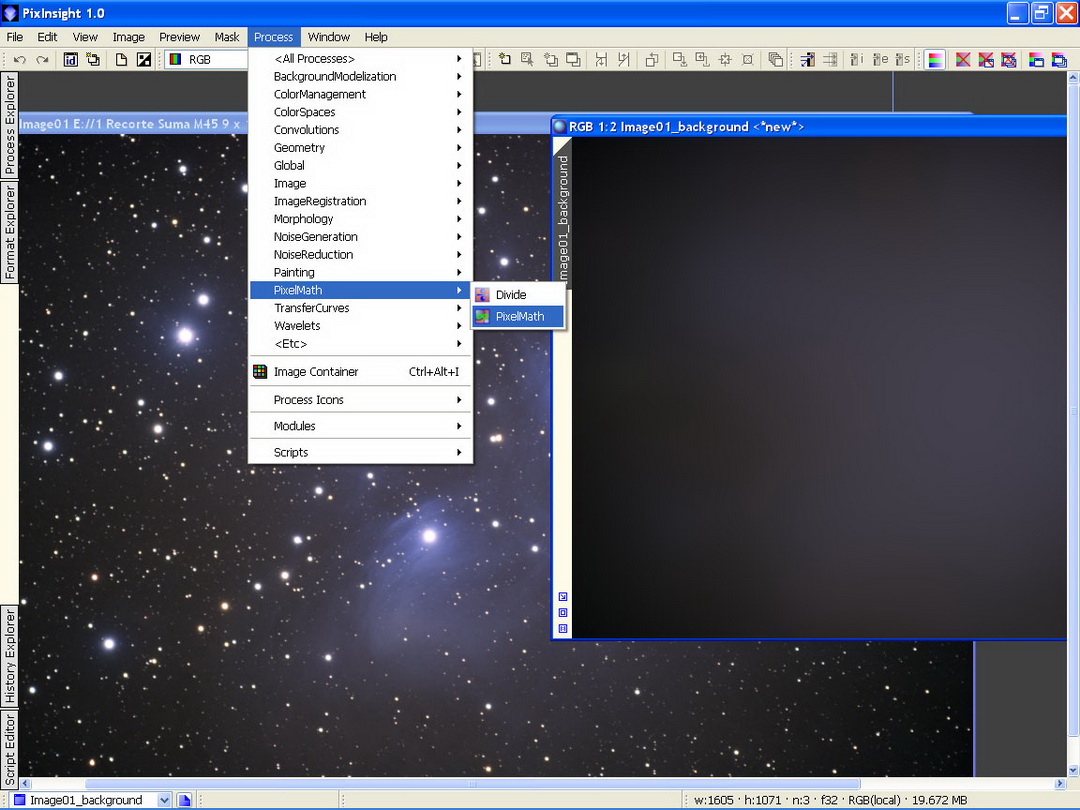

    Esta nueva toma, la guardamos o la dejamos a un lado si vamos aplicar el procedo de restado inmediatamente, con la herramienta PixelMath.

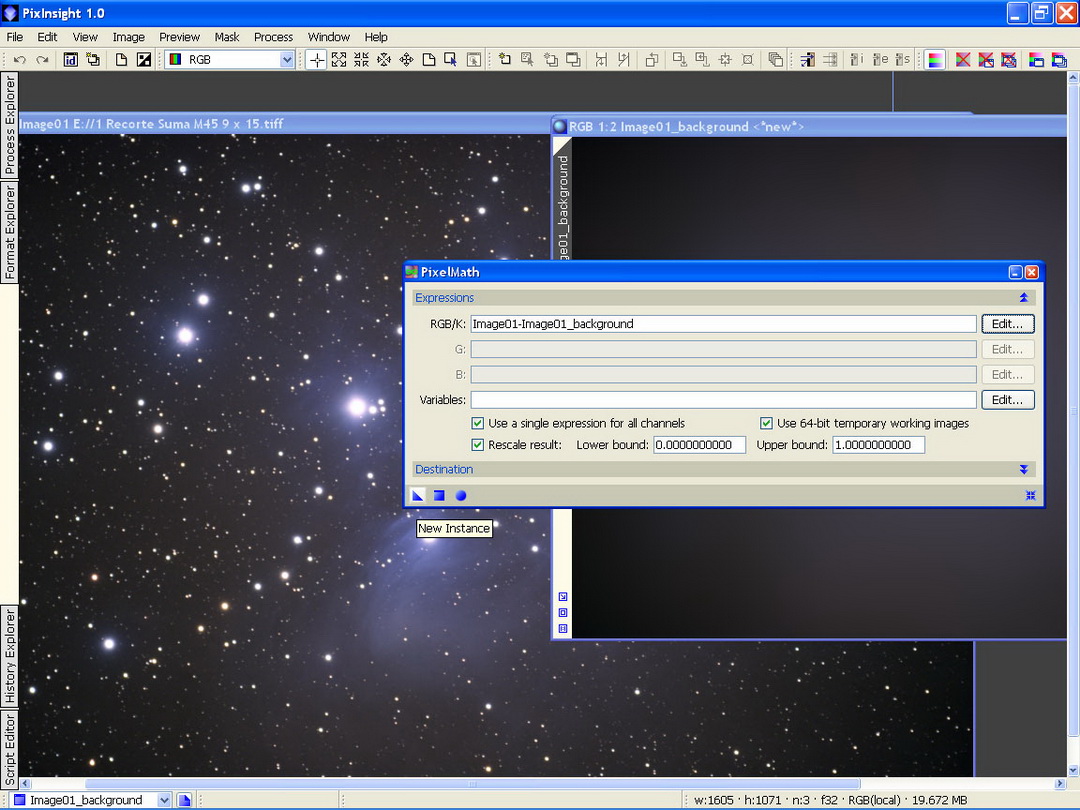

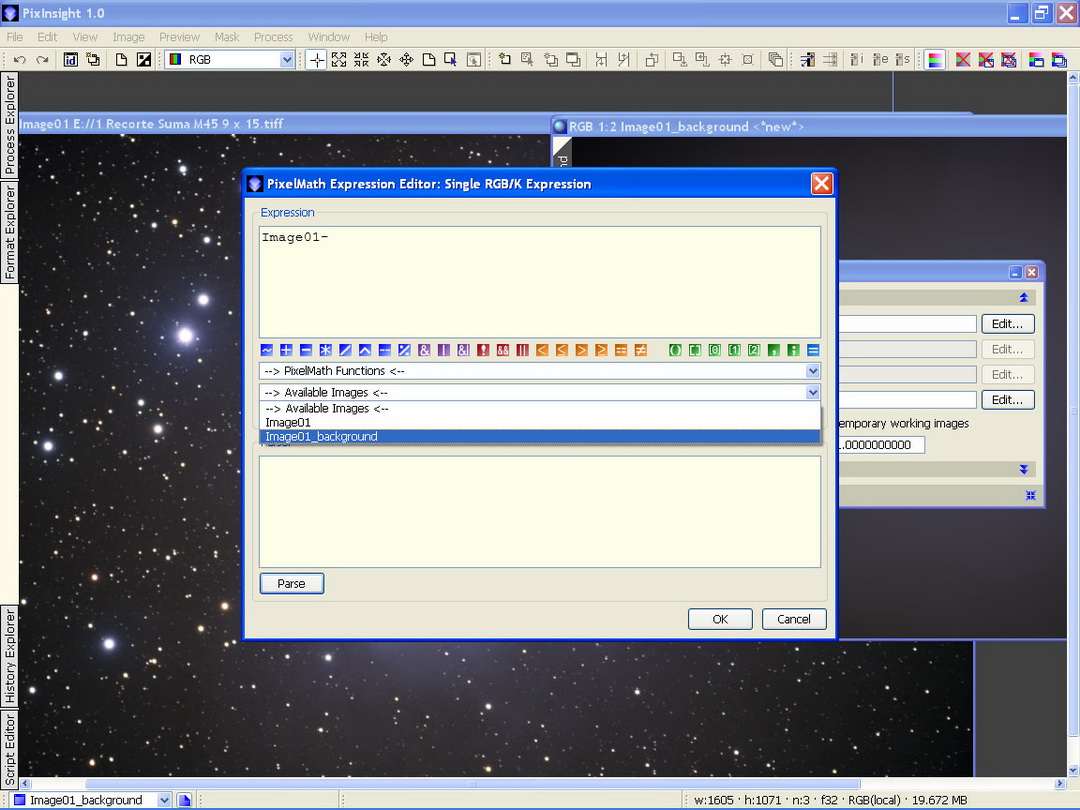

    Restaremos la imagen de la mascara de la toma original siguiendo el proceso que veis en la captura de pantalla siguiente.

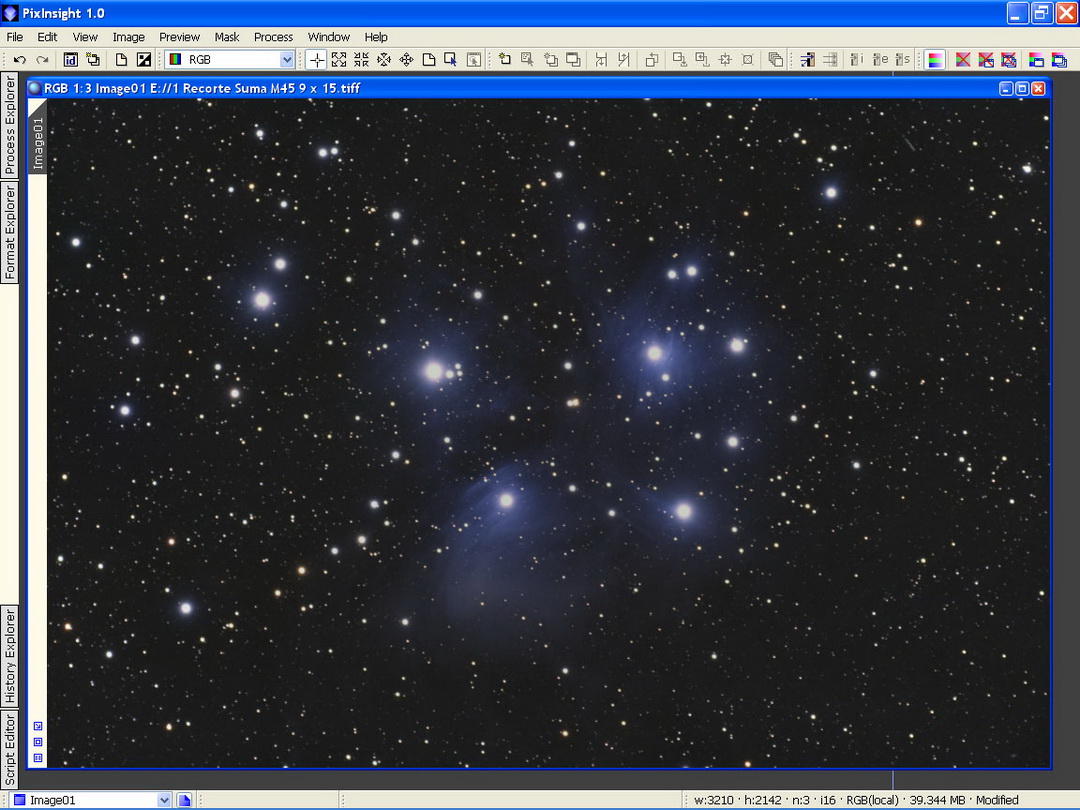

    Y lo aplicamos en la imagen original, con este resultado:

Tratamiento del ruido:

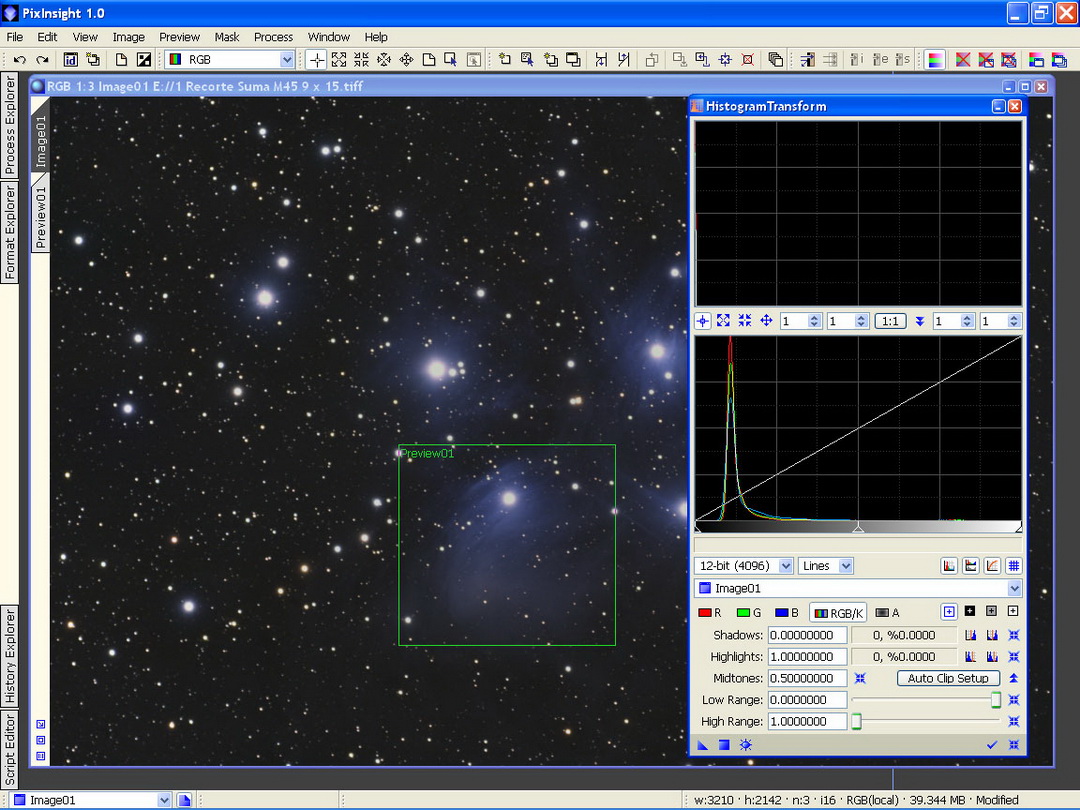

    Para este paso subimos un poco el histograma para que se vea bien este proceso.

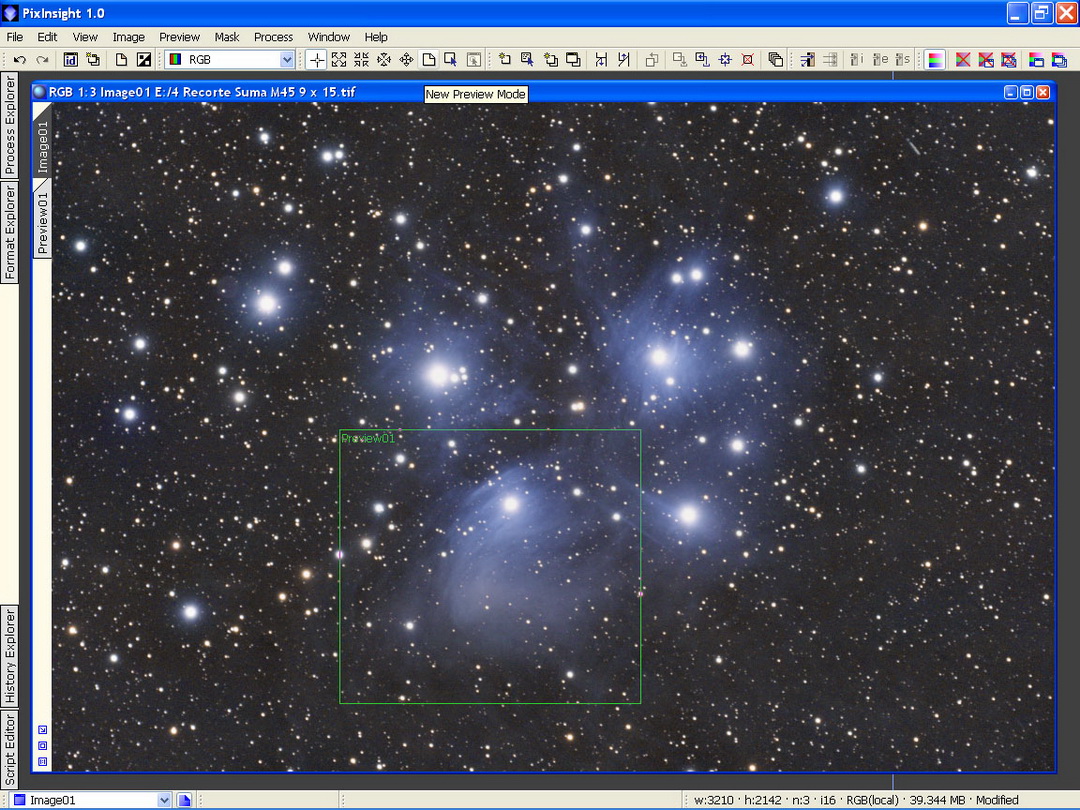

    En Pixinsight, se puede trabajar con un recorte, que es un previo, que no ayuda ha ver, de forma rápida como se aplican lo parámetros que queremos hacer sobre la foto que estamos tratando, en la captura de pantalla veis donde hay que pulsar y en la parte izquierda de la ventana de la imagen observareis que  aparecido, debajo de la pestaña de Image01 otra que pone, Preview01.

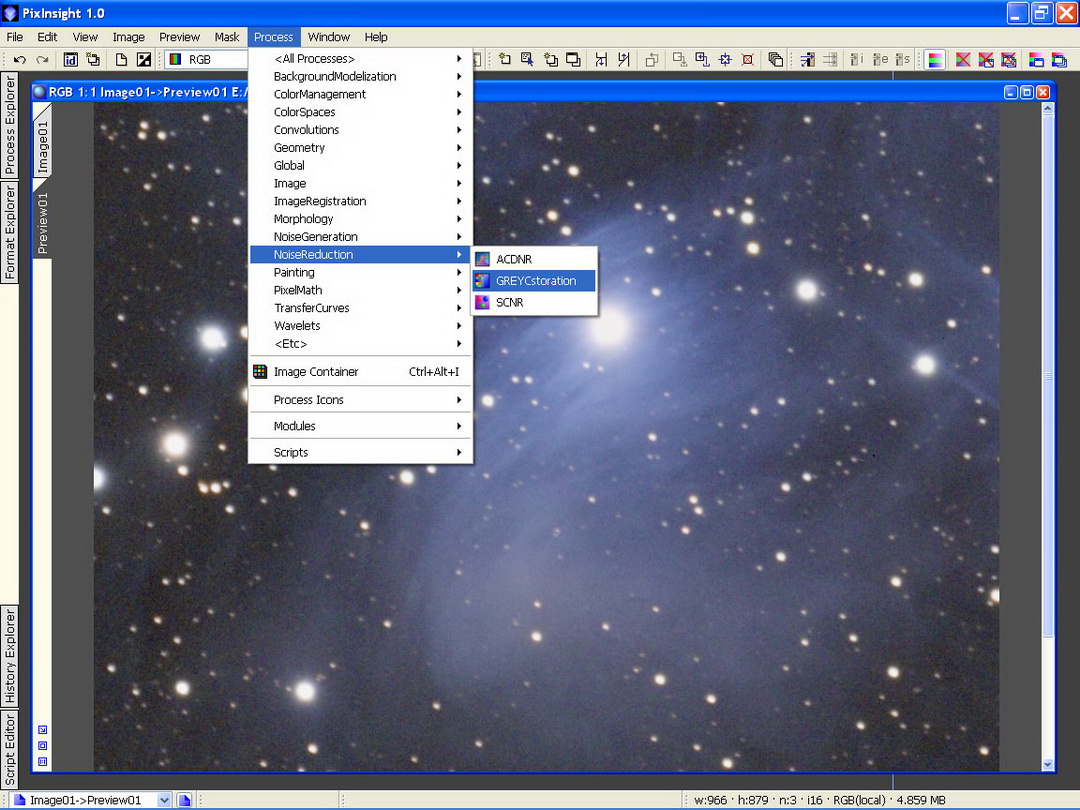

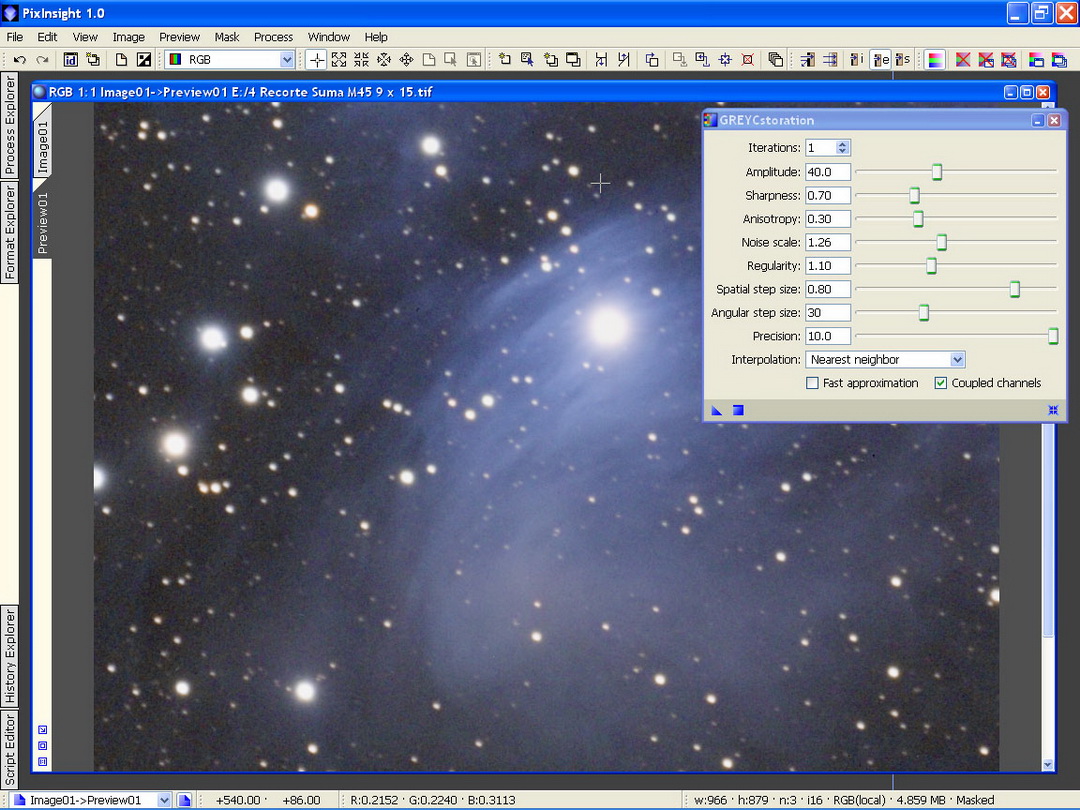

    Ahora, emplearemos otra de las herramientas más potentes de este programa, el GREYStoration:

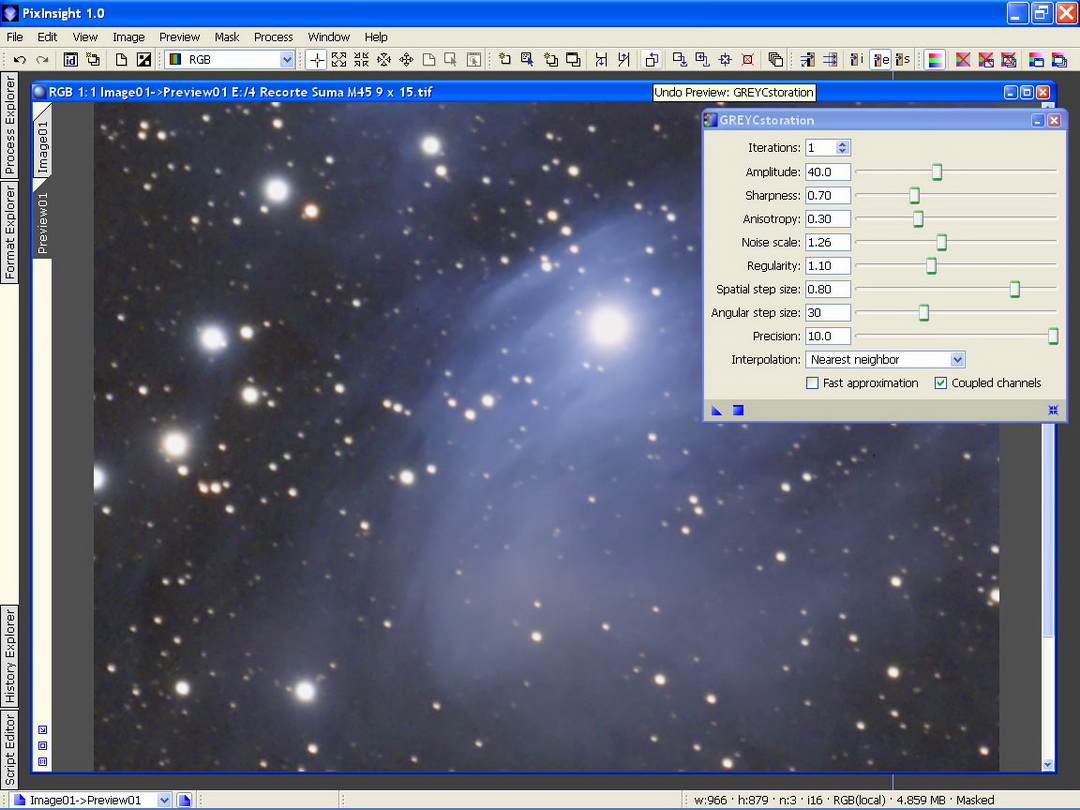

    Con la ventana del Preview, activa, Con los valores hay que ir jugando hasta que veamos que el ruido desaparece en gran medida y las estructuras quedan bien definidas.

    Una vez nos guste el resultado hay que aplicar los parámetros sobre la imagen principal, ojo este proceso según el ordenado puede tardar bastante del orden de 15 minutos.

    Así es como esta al principio sin tocar nada.

    Y así con los valores que le hemos definido, aunque, lo que vienen por defecto en la mayoría de veces son más que suficientes.

Pasos resumidos:

Imagen original:

Imagen con el color, normalizado:

Imagen con el Flat sintetico DBE restado:

    A partir de aquí, ya tenéis una toma, en bruto normalizada y podéis poneros a procesarla, según vuestro gusto o necesidades, repito que para estas operaciones hay más métodos, este es solo uno de ellos, espero que os sea de utilidad.
